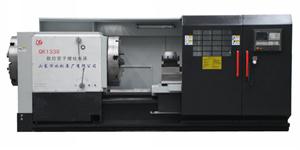

数控管螺纹车床是针对石油、化工、冶金行业输油管、钻杆、套管的螺纹加工要求专业化设计制造。机床采用双卡盘夹紧方式，数控系统自动控制，可精确加工各种内、外螺纹，并具有普通数控车床的功能。
|
内容 |
单位 |
QK1338 |
|
|
床身上最大回转直径 |
mm |
Φ1000 |
|
|
刀架上最大回转直径 |
mm |
Φ610 |
|
|
加工管螺纹直径范围 |
mm |
Φ190--380 |
|
|
最大工件长度 |
mm |
1700 |
|
|
床身宽度 |
mm |
755 |
|
|
主轴孔径 |
mm |
Φ390 |
|
|
主电机功率 |
kw |
22 |
|
|
主轴转速级数及范围 |
r/min |
手动9级/6--205 |
|
|
变频3级:10-60/60-100/100-200 |
|||
|
进给量及螺距 |
mm |
0.001--40 |
|
|
X/Z轴最大行程 |
mm |
X:500 |
|
|
Z:1250 |
|||
|
X/Z轴快速移动速度 |
mm/min |
4000 |
|
|
X/Z轴伺服电机功率/扭矩 |
Kw/N.m |
X:2.3/15
Z:4.7/30(GSK) |
X:2.5/20
Z:3/36(FANUC) |
|
定位精度 |
mm |
0.020 |
|
|
重复定位精度 |
mm |
0.010 |
|
|
尾座套筒直径/锥度 |
mm/mores |
Φ140/m6# |
|
|
尾座套筒行程 |
mm |
300 |
|
|
尾座横向移动量 |
mm |
±25 |
|
|
数控系统 |
|
标准配置：GSK980TDC
选配：FANUC Oi Mate,TD,GSK980TDC,SIEMENS808D
KND k1000Ti |
|
|
刀具截面尺寸 |
mm |
40×40 |
|
|
机床外形尺寸（长×宽×高） |
mm |
5000×2100×2100 |
|
|
机床净重 |
kg |
12000 |
|
