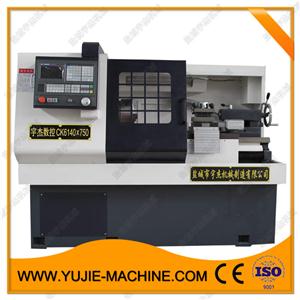

CK6140数控车床性能
1、机床精度高，主轴采用哈尔滨轴承HRB高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、床身导轨经超音频淬火后精磨，硬度高，刚性好。

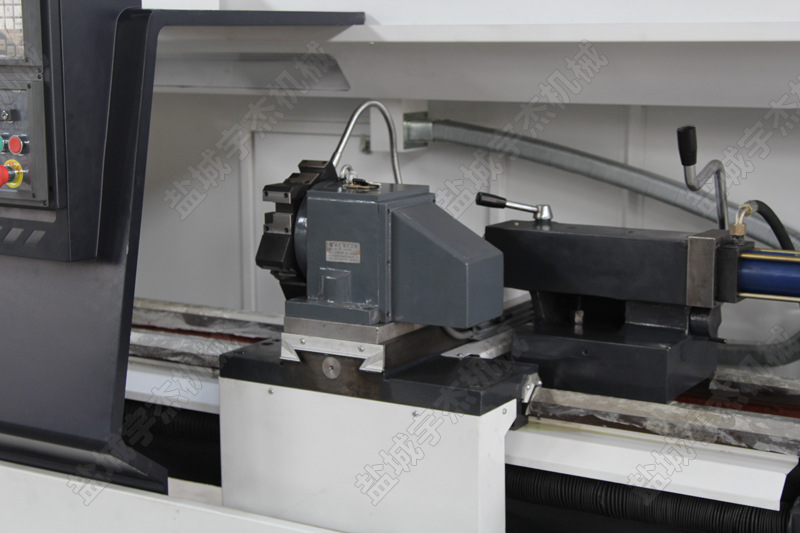

3、电动四工位刀架采用精密齿盘定位，重复定位精度高。

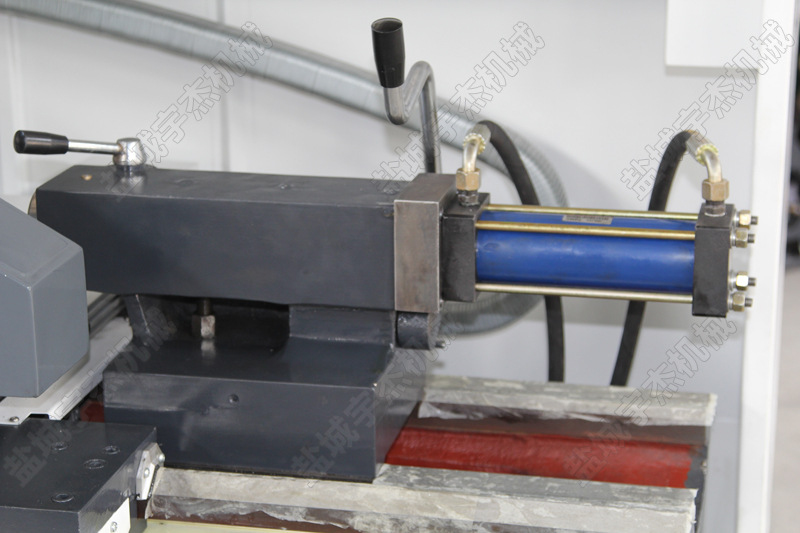

4、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，有效的保护了尾座部件。
5、数控系统采用广数系统或凯恩帝等国内外知名品牌，可选用混合式步进电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统。

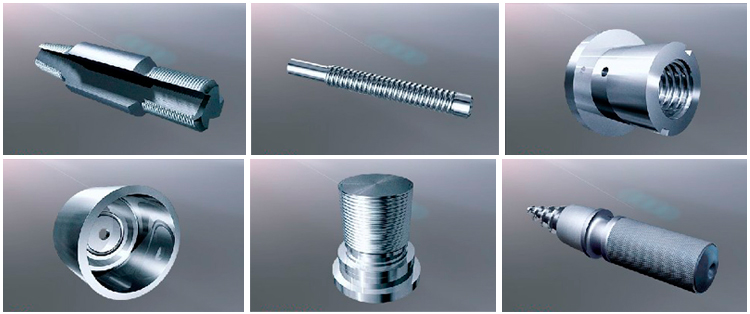

6、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工，也是数控教学的首选。
|
CK6140数控车床技术参数 |
|||
|
规格 |
单位 |
CK6140 |
|
|
加工能力 |
床身上最大回旋直径 |
mm |
400 |
|
刀架上最大回旋直径 |
mm |
200 |
|
|
最大工件长度 |
mm |
750/1000/1500/2000 |
|
|
床身宽度 |
mm |
360 |
|
|
行程 |
X轴行程 |
mm |
210 |
|
Z轴行程 |
mm |
680/930/1430/1930 |
|
|
主轴 |
主轴转速范围 |
mm |
2档齿轮变速40-1800 |
|
无级变速40-1800 |
|||
|
无级变速(双速电机)40-2500 |
|||
|
主轴端部尺寸 |
mm |
C6 |
|
|
主轴内控锥度 |
mm |
MT6# |
|
|
主轴通孔直径 |
mm |
Φ52 / 62 / 80 |
|
|
刀架 |
刀具数量 |
No. |
4 / 6 / 8 |
|
刀柄尺寸 |
mm |
25×25 |
|
|
换刀时间 |
sec |
2.0 |
|
|
进给 |
X轴快速进给速度 |
mm/min |
4000 |
|
Z轴快速进给速度 |
mm/min |
6000 |
|
|
每转切削进给量 |
mm/r |
0.005-100 |
|
|
尾座 |
尾座套筒锥度 |
MT |
5# |
|
尾座套筒直径 |
mm |
75 |
|
|
尾座套筒行程 |
mm |
150 |
|
|
电机 |
主电机功率 |
kw |
5.5 |
|
X轴、Z轴电机扭矩 |
N.M |
4&6 |
|
|
外形尺寸（长*宽*高）和重量 |
|||
|
中心距 |
750mm |
2150*1300*1700mm/1600kg |
|
|
1000mm |
2300*1300*1700mm/1700kg |
||
|
1500mm |
2800*1300*1700mm/2000kg |
||
|
|
2000mm |
3400*1300*1700mm/2300kg |
|
|
CK6140数控车床配置 |
|
|
标准配置 |
可选配置 |
|
广州数控980TB3系统 |
GSK980TDc/928TD-L系统或客户指定 |
|
Φ250mm手动三爪卡盘 |
Φ250mm液压卡盘/气动卡盘/弹簧夹头 |
|
立式4工位电动刀架 |
6工位电动刀架/液压刀塔 |
|
齿轮变速 |
独立主轴无级变速 |
|
手动尾座 |
液压尾座或气动尾座 |
|
X和Z轴伺服电机 |
X和Z轴步进电机 |
|
水泵、机床工作灯 |
液压站 |
|
电动润滑泵 |
自动送料机 |
CK6140数控车床工作过程中的安全注意事项
l、禁止用手接触刀尖和铁屑，铁屑必须要用铁钩子或毛刷来清理；
2、禁止用手或其它任何方式接触正在旋转的主轴、工件或其它运动部位；
3、禁止加工过程中测量工件、变速，更不能用棉丝擦拭工件、也不能清扫；
4、运转中，操作者不得离开岗位，发现异常现象立即停车；
5、经常检查轴承温度，过高时应找有关人员进行检查；
6、在加工过程中，不允许打开防护门；
7、严格遵守岗位责任制，由专人使用，他人使用须经实验管理人员同意；
8、工件伸出100mm以外时，须在伸出位置设防护物。
9、禁止进行尝试性操作。
10、手动原点回归时，注意各轴位置要距离原点-100mm以上，原点回归顺序为：首先+X轴，其次+Z轴。
11、使用手轮或快速移动方式移动各轴位置时，一定要看清X、Z轴各方向“＋、－”号标牌后再移动。移动时先慢转手轮观察移动方向无误后方可加快移动速度。
12、编完程序或将程序输入后，须先进行图形模拟，准确无误后再要进行试运行，并且刀具应离开工件端面200mm以上。
13、程序运行注意事项：
（1）对刀应准确无误，刀具补偿号应与程序调用刀具号符合。
（2）检查各功能按键的位置是否正确。
（3）光标要放在主程序头。
（4）加注适量冷却液。
（5）站立位置应合适，启动程序时，右手作按停止按钮准备，程序在运行当中手不能离开停止按钮，如有紧急情况立即按下停止按钮。
14、加工过程中认真观察切削及冷却状况，确保刀具的正常运行及工件的质量。并关闭防护门以免铁屑、润滑油飞出。
15、在程序运行中须暂停测量工件尺寸时，要待停止、主轴停转后方可进行测量，以免发生人身事故。
16、关闭时，要等主轴停转3分钟后方可关机。
17、未经许可禁止打开电器箱。
18、各手动润滑点必须按说明书要求润滑。
19、修改程序的钥匙在程序调整完后要立即拿掉，不得插在车床上，以免无意改动程序。
20、使用时，每日必须使用润滑油循环0.5h，冬天时间可稍短一些，切削液要定期更换，一般在1—2个月之间。
21、若数天不使用，则每隔一天应对NC及CRT部分通电2-3h。
