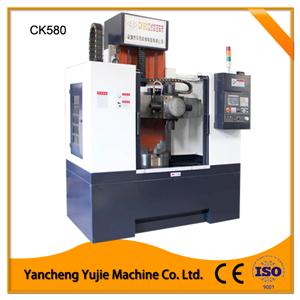

CK580系列立式数控车床

简要描述：CK580系列立式数控车床立式结构，占地面积小，安装、维修方便。可组成生产单元，用于自动生产线。全密闭式设计、防护性能好，确保机床精度和使用寿命。

产品目录

PRODUCT CENTER

详细介绍

CK580系列立式数控车床性能特点

1.装夹工件快捷、方便，适用于加工精度高，形状复杂的盘类零件。

2.立柱采用双矩形硬面导轨，导轨面宽度100mm,不易磨损，使用寿命长。

3.底座采用了方箱封闭形结构，采用薄壁多筋布置，截面形式为稳定性好的对称结构

4.结构刚性好，能满足强力切削需要。
5.主轴采用变频或交流伺服主电机直联传动,配备自动润滑装置。

6.立式结构，占地面积小，安装、维修方便。

7.可组成生产单元，用于自动生产线。

8.全密闭式设计、防护性能好，确保机床精度和使用寿命。

技术参数

规格	Specifications	单位	CK540	CK560	CK580
最大回转直径	Max. swing diameter	mm	600	800	1000
最大切削直径	Max. turning diameter	mm	400	600	900
最大切削高度	Max. cutting diameter	mm	450	550/850	550/850
工作台直径	Table diameter	mm	250(卡盘Chuck)	600	800
主轴通孔直径	Spindle bore diameter	mm	65	50	50
刀具尺寸	Tool shank size	mm	□25x25	□32,ø 50	□32,ø 50
主轴端部形式			A2-6	A2-11	A2-11
主轴转速范围	Spindle speed range	r/min	50~2000	20-300	20-300

主电机功率	Main motor power	kw	5.5	11	11
X/Z轴快速移动速度	X/Z Axis rapid feeding speed	m/min	1.2/0.8	1.2/0.8	1.2/0.8
X/Z轴重复定位精度	X/Z Axis Re-positioning Accuracy	mm	0.01/0.01	0.01/0.015	0.01/0.015
X/Z轴最大行程	X/Z Axis Travel	mm	300/450	400/550(850)	480/550(850)
X/Z轴伺服电机扭距	X/Z Axis Servo motor torque	N·m	8/10	10/10	10/15
外型尺寸（长x宽x高）	Overall diameter(L x W x H)	mm	1350x1150x2000	2550x1750x2300	2750x1950x2300
最大工件承重	Max. work piece weight	kg	400	1000	1500

标准配置

标准配置stand accessories	可选配置 Optional Accessories
GSK980TB3 系统CNC control system	KND/SEIMENS/FANUC数控系统 CNC control system

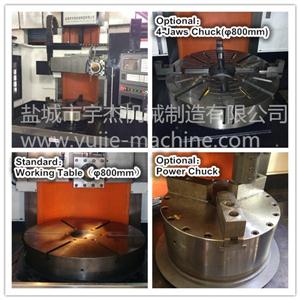

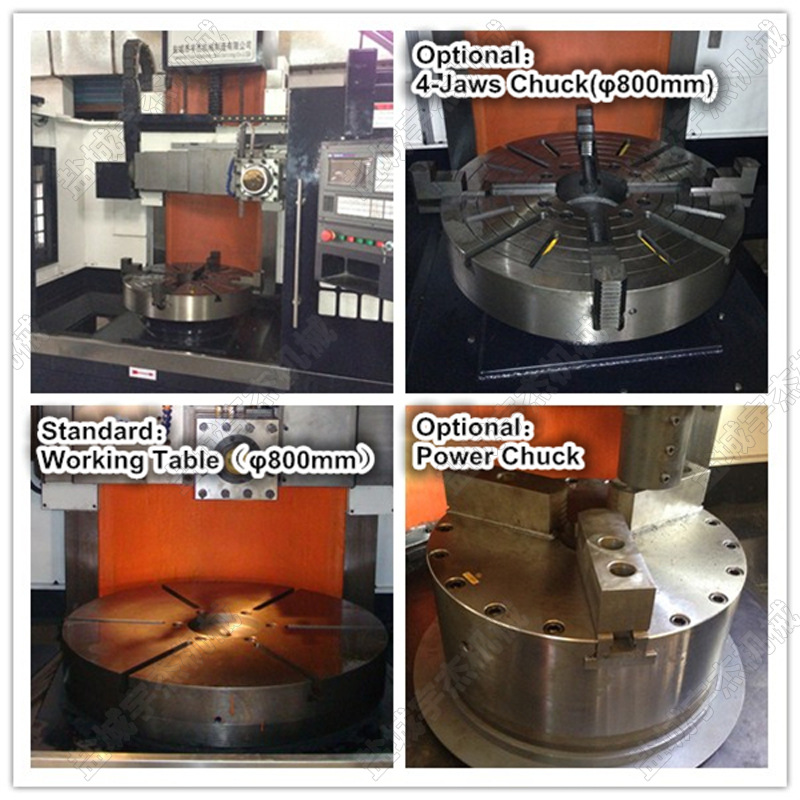

工作台 work table	(12’’/15’’/18’’/21’’/23’’)液压卡盘或气动卡盘 Hydraulic or Pneumatic chuck

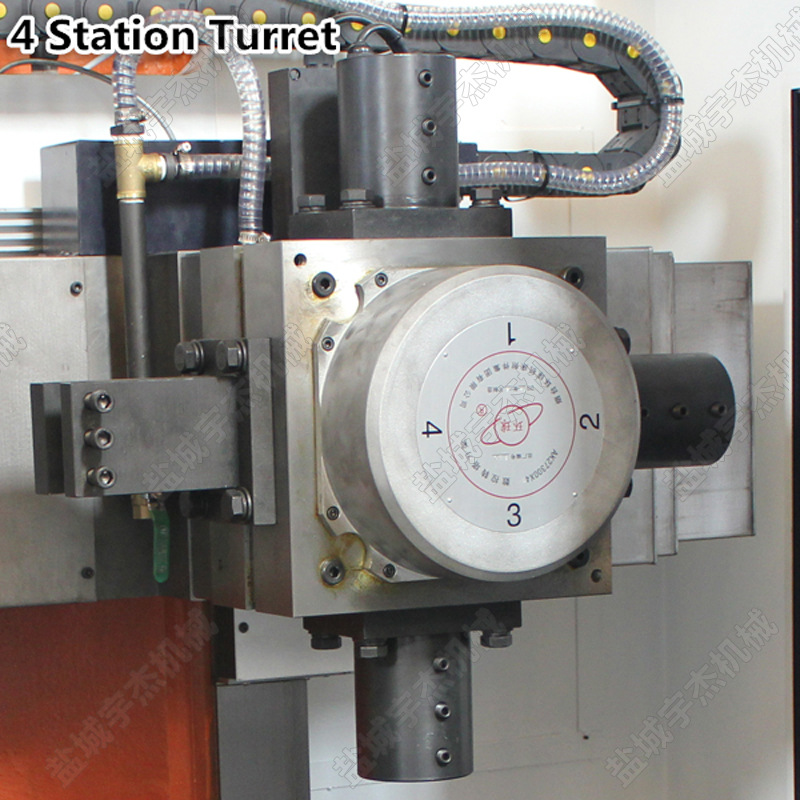

4工位电动刀架 4 position electrical turret	4工位中心刀架/6工位立式电动刀架 4 or 6 position central electrical turret
手动排屑小车 Manual chip pan	自动排屑机 Automatic chip convey
工作灯 worklamp	电气箱恒温空调 Electrical air conditioner
全防护钣金护罩 Full enclosed protect cover	专用工装和夹具 Special clamps
自动润滑系统 Integrated automatic lubrication system	自动门和机械手 auto door and robot arm
