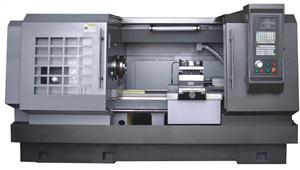

2、机床机械部分重要零件均经过强化处理，刚性好。
3、CK系列采用变频电机配合液压自动换挡实现自动换挡无级变速；
4、CAK系列采用变频电机配合四档手动转换实现手动四档档内无极变速的半自动变速形式；
5、CJK系列通过手动变档，实现18级转速。
6、进给系统由伺服电机直接带动滚珠丝杠，传动精度高。
7、机床采用机、电、液一体化的整体布局，线条流畅
8、机床采用模块化设计，用户可根据需要选择不同的配置。
9、控制系统由FANUC、DASEN、SIEMENS、广数等多种国内外著名公司的产品供用户选择、
10、刀架有立式四工位、立式六工位、卧式六工位等多种形式。
11、机床防护有半封闭防护、全封闭防护两种形式。
12、可根据用户要求配置手动、液压卡盘和手动、液压尾座。
13、本系列车床规格齐全，最大车削直径630-1000mm。
|
规格 |
单位 |
CK6163 |
CK6180 |
CK61110 |
|
|
加工 能力 |
床身上最大回旋直径 |
mm |
630 |
800 |
1100 |
|
刀架上最大回旋直径 |
mm |
340 |
470 |
770 |
|
|
马鞍上最大回转直径 |
mm |
800 |
1000 |
1300 |
|
|
中心距 |
mm |
1500/3000/4000/5000/6000 |
1500/3000/4000/5000/6000 |
1500/3000/4000/5000/6000 |
|
|
最大车削长度 |
mm |
1350/2850/3850/4850/5850 |
1350/2850/3850/4850/5850 |
1350/2850/3850/4850/5850 |
|
|
床身导轨宽度 |
mm |
550 |
600 |
600 |
|
|
主轴 |
主轴端部代号 |
mm/r |
C11 |
C11 |
C11 |
|
手动卡盘尺寸 |
mm/r |
Φ325三爪卡盘 |
Φ380三爪卡盘 |
Φ500三爪卡盘 |
|
|
主轴前端锥孔 |
|
1:20 / Φ120 |
1:20 / Φ120 |
1:20 / Φ120 |
|
|
主轴通孔直径 |
mm |
Φ104 |
Φ104 |
Φ104 |
|
|
主轴转速级数机转速范围 |
r/min |
CK系列自动四档 |
CK系列自动四档 |
CK系列自动四档 |
|
|
档内无极17-1000r/min |
档内无极13-800r/min |
档内无极13-800r/min |
|||
|
CJK系列手动18档7.5-1000r/min |
CJK系列手动18档5.4-720r/min |
CJK系列手动18档5.4-720r/min |
|||
|
主轴中心距床身高 |
mm |
315 |
400 |
550 |
|
|
进给 |
X/Z向最小进给增量 |
mm |
0.001 / 0.001 |
0.001 / 0.001 |
0.001 / 0.001 |
|
X/Z向快移速度 |
mm/min |
4000/8000 |
4000/8000 |
4000/8000 |
|
|
X向最大行程 |
mm |
390 |
420 |
520 |
|
|
刀架 |
刀架工位数 |
|
V4 / V6 / H6 / H8 / H10 |
V4 / V6 / H6 / H8 / H10 |
V4 / V6 / H6 / H8 / H10 |
|
刀架转位时间 |
s |
3.9(立式四工位)/3.6(立式六工位)/1.7(卧式六工位)/1.6(卧式八工位） |
3.9(立式四工位)/3.6(立式六工位)/1.7(卧式六工位)/1.6(卧式八工位） |
5.6(立式四工位)/ 1.7(卧式六工位) |
|
|
刀架转位重复定位精准 |
″ |
1.5（立四）2（卧式刀架） |
1.5（立四）2（卧式刀架） |
1.8（立四）2（卧式刀架） |
|
|
刀杆截面 |
mm |
□32×32;内孔:Φ32 |
□32×32;内孔:Φ32 |
□40×40 |
|
|
尾座 |
尾座套筒直径 |
mm |
105 |
105 |
105 |
|
尾座套筒行程 |
mm |
250 |
250 |
250 |
|
|
尾座套筒锥孔锥度 |
MT |
Morse5 |
Morse5 |
Morse5 |
|
|
最大承重 |
kg |
2000 |
2000 |
2000 |
|
|
精度 |
工件精度 |
|
T6-IT7 |
T6-IT7 |
T6-IT7 |
|
工件表面粗糙度 |
μm |
Ra1.6 |
Ra1.6 |
Ra1.6 |
|
|
其他 |
主电机功率 |
kw |
11 |
15 |
15 |
标准配置：
l 广州数控GSK980TB3系统
l Φ325mm手动三爪卡盘
l 立式4工位电动刀架
l 齿轮变速
l 手动尾座
l X和Z轴伺服电机
l 水泵、机床工作灯、电动润滑泵
可选配置：
l 发那科/西门子/新代/凯恩第/华中系统
l Φ500mm手动三爪卡盘
l 液压卡盘/气动卡盘/弹簧夹头
l 立式6工位电动刀架
l 卧式6/8工位电动刀架或液压刀塔
l 气动/液压尾座
l 液压站
