数控车床尾座技术参数
|
参数 型号 |
中心高 |
套筒锥度 |
套筒直径 |
套筒行程 |
重量 |
尺寸（长*宽*高） |
|
6136尾座 |
180mm |
MT4 |
55mm |
110mm |
48kg |
440*240*330mm |
|
6140尾座 |
200mm |
MT4 |
60mm |
130mm |
59kg |
510*240*410mm |
|
6140尾座 |
200mm |
MT5 |
75mm |
150mm |
59.4kg |
510*240*410mm |
|
6150尾座 |
250mm |
MT5 |
75mm |
150mm |
62kg |
510*240*410mm |

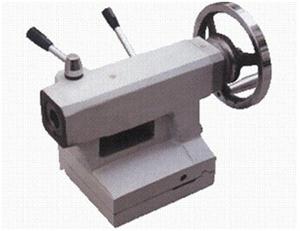

数控车床尾座，又称为尾架，是安装在尾部的一个辅助装置。它主要用于支撑和定位工件，以保证工件在加工过程中的稳定性和精度。尾座通常由底座、导轨、顶针、顶针套、顶针夹紧装置等部件组成。
数控车床尾座的作用
支撑和定位工件
在数控车床加工过程中，工件需要保持稳定的姿态和位置，以便刀具能够准确地切削出所需的形状和尺寸。尾座通过顶针和顶针套与工件接触，为工件提供一个稳定的支撑点。同时，顶针夹紧装置可以对顶针进行夹紧或松开，以适应不同直径的工件。这样，工件在加工过程中就不容易发生偏移或振动，保证了加工精度。
提高加工效率
对于较长的工件，如果没有尾座的支撑，工件的悬空部分容易产生弯曲或振动，影响加工效果。而有了尾座的支撑，工件的刚性得到提高，可以有效地减少振动和变形，从而提高加工效率。此外，尾座还可以配合中心架使用，对工件进行多点支撑，进一步提高加工效率。
保证加工精度
顶针和顶针套通常采用高硬度、高精度的材料制成，具有较高的耐磨性和抗变形能力。这样可以确保顶针和顶针套在长时间使用过程中，其形状和尺寸不会发生明显变化，从而保证工件的定位精度。同时，尾座的导轨和底座也经过精密加工和装配，使得尾座在移动过程中能够保持较高的直线度和平行度，进一步保证加工精度。
方便操作和维护
设计通常考虑到操作者的使用习惯和安全需求。例如，顶针夹紧装置通常采用手动或气动方式，操作简便；顶针和顶针套的更换也非常方便，有利于提高生产效率。此外，尾座的各个部件都经过耐磨处理，使用寿命较长，降低了维护成本。
