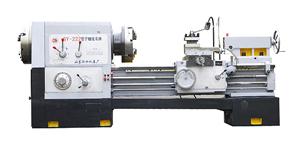

SY-222普通管螺纹车床
  • SY-222普通管螺纹车床

SY-222普通管螺纹车床

简要描述:

  • 产品型号:SY-222
  • 厂商性质:JIANGSU
  • 更新时间:2024/2/20 14:29:34
  • 访  问  量:13799
详细介绍

SY220/SY222型管子螺纹车床是专业加工管件的卧式车床,具有同等型号普通车床的全部功能;车床配置前后卡盘及锥度杠,主轴通孔直径200mm/225mm,可用于加工直径范围50mm-193mm/50mm-220mm的各种内外螺纹,包括公制、英制、锥度螺纹等,同时可对轴类、盘类零件进行外圆、内孔和端面的加工。



内容

单位

SY222管子螺纹车床

床身上最大回转直径

mm

Φ630

刀架上最大回转直径

mm

Φ350

加工管螺纹直径范围

mm

Φ50---220

最大工件长度

mm

1300

加工最大锥度



1:4

锥度杠最大行程

mm

750

床身宽度

mm

550

主轴孔径

mm

Φ225

主电机功率

kw

11

主轴转速级数及范围

r/min

12级/20-460

纵向进给量种数及范围

种/mm

32/0.1--1.46

横向进给量种数及范围

种/mm

32/0.04--0.65

加工公制螺纹种数及范围

种/mm

21/1--15

加工英制螺纹种数及范围

牙/吋

26种/1--14

丝杠螺距

inch

1/2

床鞍快速移动速度

mm/min

2500

横滑板快速移动速度

mm/min

2000

床鞍最大行程

mm

1110

横滑板最大行程

mm

360

刀架最大行程

mm

200

主轴中心至刀具安装面距离

mm

33

刀具截面尺寸

mm

30×30

刀架最大回转角度

°

60

横滑板刻度盘移动量

mm/格

0.05

刀架刻度盘移动量

mm/格

0.05

尾座套筒直径/锥度

mm/mores

Φ100/m5#

尾座套筒行程

mm

250

尾座横向移动量

mm

15

机床外形尺寸(长×宽×高)

mm

3300×1450×1500

机床净重

kg

4500

卡盘



Φ520四爪
