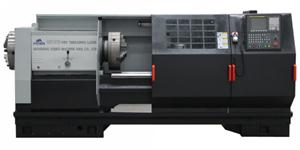

数控管螺纹车床是针对石油、化工、冶金行业输油管、钻杆、套管的螺纹加工要求专业化设计制造。机床采用双卡盘夹紧方式，数控系统自动控制，可精确加工各种内、外螺纹，并具有普通数控车床的功能。
|
内容 |
单位 |
QK1319 |
|
|
床身上最大回转直径 |
mm |
Φ630/800 |
|
|
刀架上最大回转直径 |
mm |
Φ340/540 |
|
|
加工管螺纹直径范围 |
mm |
Φ50--193 |
|
|
最大工件长度 |
mm |
750/1000/1500/2000/3000 |
|
|
床身宽度 |
mm |
490/550 |
|
|
主轴孔径 |
mm |
Φ200 |
|
|
主电机功率 |
kw |
7.5/11 |
|
|
主轴转速级数及范围 |
r/min |
手动12级/24--300 |
|
|
变频2级:30-80/80-300 |
|||
|
进给量及螺距 |
mm |
0.001--40 |
|
|
X/Z轴最大行程 |
mm |
X:320/520
Z:500/750/1250/1750/2750 |
|
|
X/Z轴快速移动速度 |
mm/min |
4000 |
|
|
X/Z轴伺服电机功率/扭矩 |
Kw/N.m |
X:1.5/10
Z:2.3/15(GSK) |
X:1.4/10.5
Z:2.5/20(FANUC) |
|
定位精度 |
mm |
0.020 |
|
|
重复定位精度 |
mm |
0.010 |
|
|
尾座套筒直径/锥度 |
mm/mores |
Φ100/m5# |
|
|
尾座套筒行程 |
mm |
205 |
|
|
尾座横向移动量 |
mm |
±15 |
|
|
数控系统 |
|
标准配置：GSK980TC3
选配：FANUC Oi Mate,TD,GSK980TDC,SIEMENS808D
KND k1000Ti |
|
|
刀具截面尺寸 |
mm |
32×32 |
|
|
机床外形尺寸（长×宽×高） |
mm |
2907/3157/3657/4157/5157×1360×1555 |
|
|
机床净重 |
kg |
3950/4050/4200/4620/5050 |
|
