1、本机床是适用于轴类、盘类零件的精密高效加工。
2、采用45°整体高强度铸铁斜床身，排屑流畅，刚性好。
3、采用高刚性滚动导轨，定位精度高。

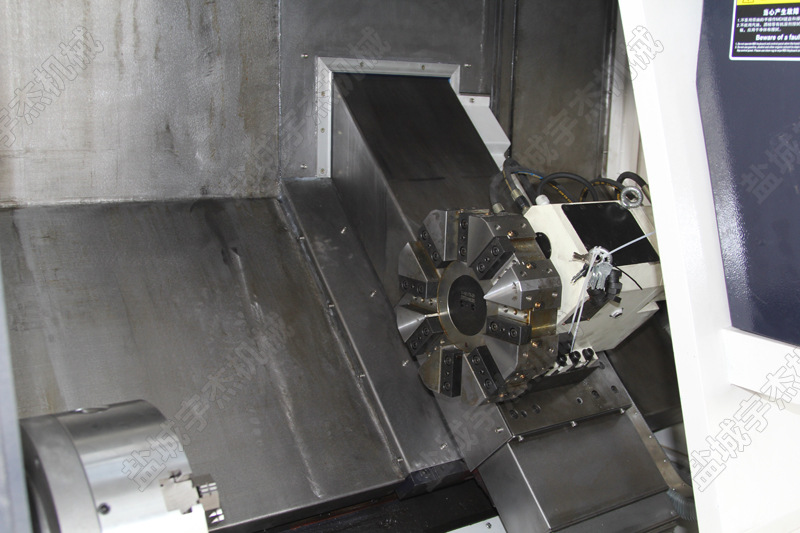

4、八工位液压刀架，就近换刀。
5、高速主轴单元(4000rpm)。
6、液压尾座。
线轨
|
项目 |
单位 |
SL40 |
SL50 |
|
|
工作范围
|
床身上最大旋转直径 |
mm |
Φ540 |
Φ640 |
|
溜板上最大回转直径 |
mm |
270 |
310 |
|
|
最大加工直径 |
mm |
400 |
500 |
|
|
最大加工长度 |
mm |
550 |
550 |
|
|
主轴
|
主轴最高转速 |
r/min |
4000 |
4000 |
|
主轴通孔直径 |
mm |
Φ65 |
Φ65 |
|
|
棒材容径 |
mm |
Φ52 |
Φ52 |
|
|

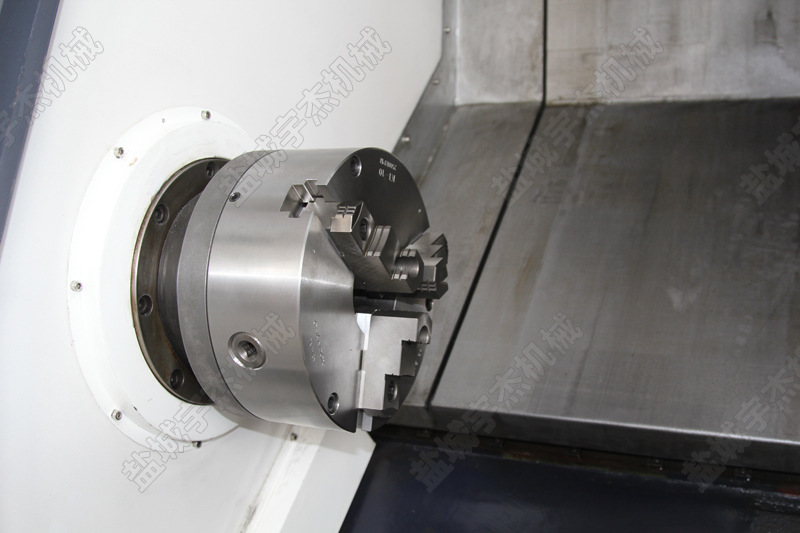

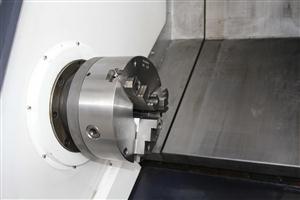

液压卡盘 |
Inch |
8 |
10 |
|
|
主轴电机功率 |
kw |
7.5 |
11 |
|
|
刀架
|
刀塔刀位数量 |
PCS |
8/10 |
8/10 |
|
方柄刀具尺寸 |
mm |
20 |
20 |
|
|
圆孔刀具尺寸 |
mm |
25 |
25 |
|
|
行程
|
X轴行程 |
mm |
220 |
270 |
|
Z轴行程 |
mm |
580 |
580 |
|
|
进给
|
X/Z 轴快速移动速度 |
m/min |
18/18 |
18/18 |
|
切削进给速度 |
mm/min |
1-5000 |
1-5000 |
|
|
尾座
|
尾座行程 |
mm |
450 |
450 |
|
尾座形式 |
- |
液压 |
液压 |
|
|
导轨
|
床身导轨倾斜角度 |
℃ |
45 |
45 |
|
导轨种类 |
- |
直线滚动导轨 |
||
|
精度
|
定位精度 |
mm |
X:0.016;Z:0.02 |
X:0.016;Z:0.02 |
|
重复定位精度 |
mm |
X:0.007;Z:0.008 |
X:0.007;Z:0.008 |
|
|
其他
|
机床重量 |
kg |
3500 |
3900 |
|
整体尺寸 |
mm |
2717×1580×1870 |
2717×1600×1920 |
|
|
标准配置 |
可选配置 |
|
GSK980TC3数控系统 |
KND / FANUC / SIEMENS 数控系统 |
|
8工位液压刀塔 |
伺服刀塔、动力刀塔、电动刀塔 |
|
中国台湾3爪液压卡盘(10寸) |
3手动卡盘/ 气动卡盘/ 弹簧夹头 |
|
7.5 KW伺服主轴电机 |
11KW伺服主轴电机 |
|
手动排屑小车 |
自动排屑机 |
|
液压站 |
无尾座 |
|
三色警示灯 Warning light |
自动门和机械手 |
|
工作灯 |
自动送料机 |
