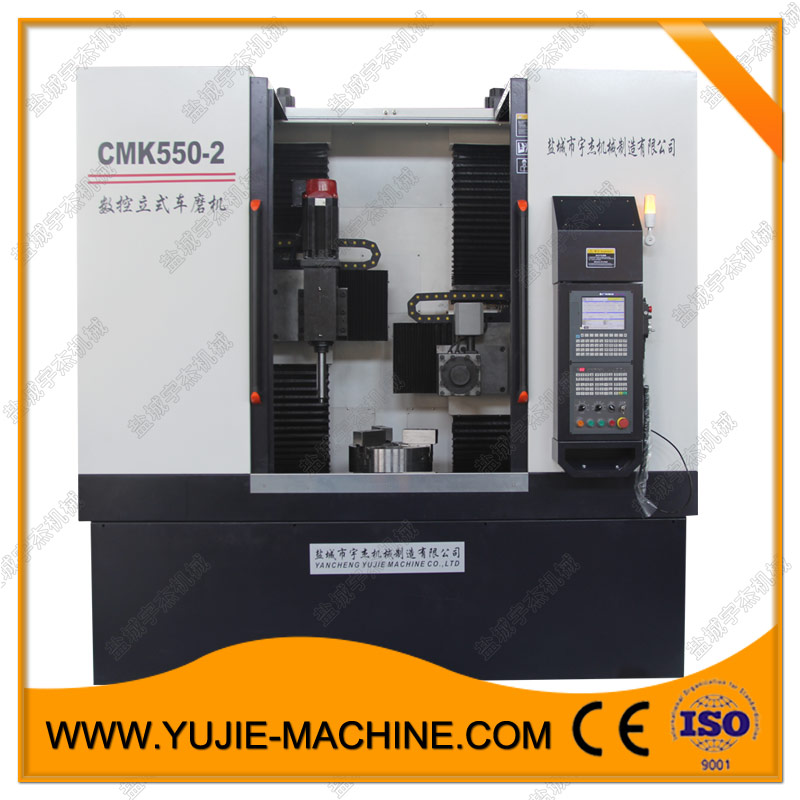

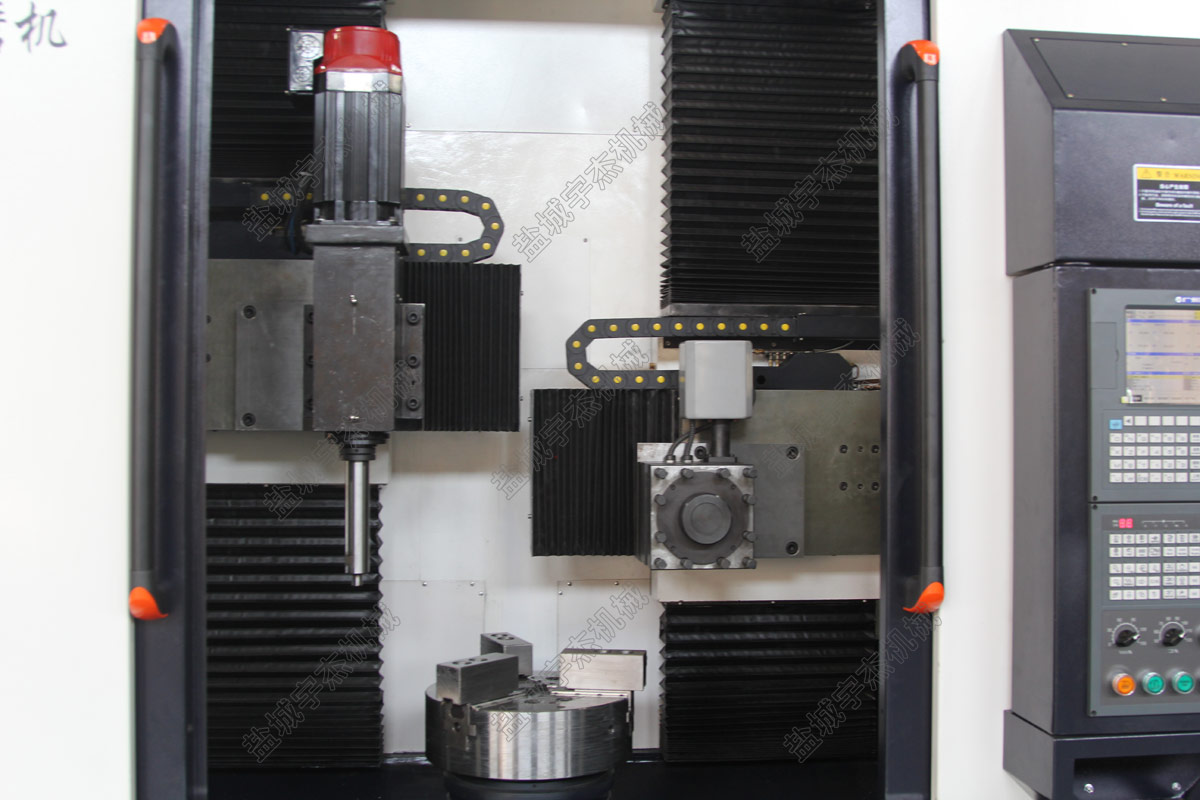

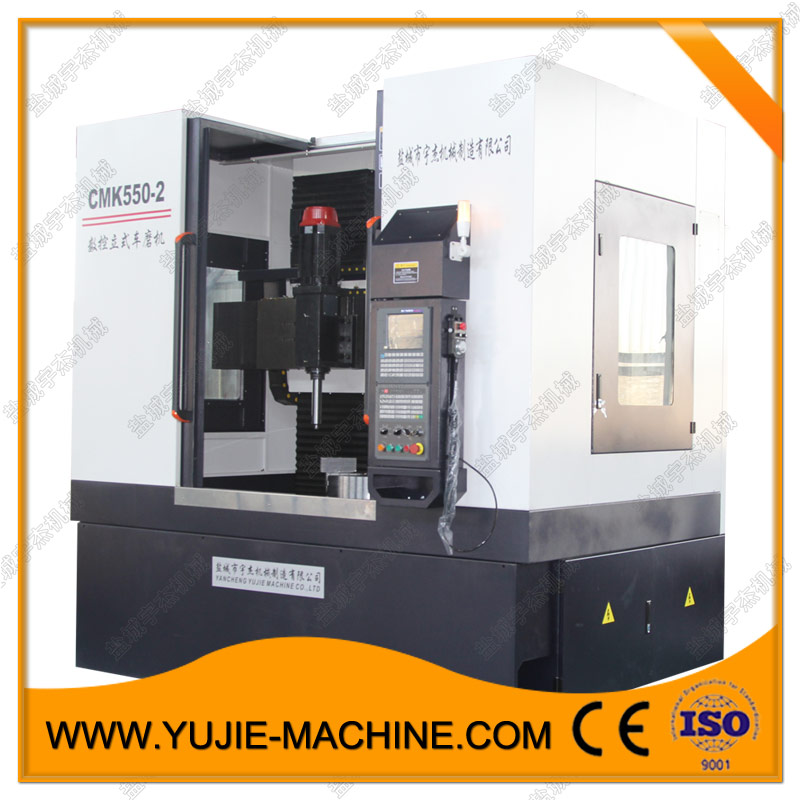

我公司研发的CMK550/2型数控双进给立式车磨机床，采用双刀架、双通道系统、大功率设计，两套刀架可同时自动完成车削、磨削内圆、端面、倒面等多种工艺的车削加工，广泛应用于各种盘、壳类零件的车削加工。如汽车刹车盘、轮毂、制动毂、汽车飞轮、离合器压盘、轴承套圈、齿轮等工件的粗精车加工、精磨加工，该设备具有以下几方面特点：
1.加工效率高：由于采用双进给结构，可实现车削、磨削同时进行切削加工，另外，该设备又可实现高速车削，从而大大地提高了加工效率，是普通车床加工效率的4到6倍，同时提高了工件的表面质量
2.粗精车同时加工：由于采用高配置、大功率、高刚度等特点，该设备可一次装夹同时完成工件的粗精车加工。
3.输出功率大：该设备采用18.5千瓦主轴电机，为多把刀大切削量加工的实现提供了保证。
4.定位精度高：采用承载能力大的高品质线性导轨及滚珠丝杠，保证了各向移动的定位精度及重复定位精度。
5.刚度强：由于采用了合理的结构布局，使该设备的整体结构刚度强，从而保证了在高转速下加工的各种精度指标。
6.环保性能好：采用全封闭结构，不仅安全性好，同时阻止了粉尘的飞溅，极大地改善了工作环境，根据用户需要也可采用冷却切削。
|
项目ITEMS |
CMK550-2 |
||
|
加工Capacity |
最大旋转直径 |
Φ700mm |
|
|
最大加工直径 |
Φ550mm |
||
|
最大车削高度 |
600mm |
||
|
车主轴 Spindle |
主轴主部形式 |
A2-11 |
|
|
主轴前轴承内径 |
Φ150mm |
||
|
主轴转速范围 |
50-800r/min |
||
|
主轴变速级数 |
无级Varlable |
||
|
液压卡盘规格 |
18" |
||
|
铣磨主轴Spindle |
转速 |
80-6000rpm |
|
|
主轴锥孔 |
根据需方图纸定制 |
||
|
主电机功率 |
4KW |
||
|
主轴扭矩 |
20.3Nm |
||
|
行程Travel |
X轴行程 |
-50;+640mm |
|
|
Z轴行程 |
650mm |
||
|
进给Feel |
X轴快速进给 |
12m/min |
|
|
Z轴快速进给 |
16m/min |
||
|
刀架Tool Post |
刀架类型 |
四工位立式刀架 |
|
|
刀架工位数 |
4 |
||
|
刀杆尺寸（方） |
40X40mm |
||
|
刀杆尺寸（圆） |
Φ40mm |
||
|
马达Motor |
主电机马达功率 |
11KW |
|
|
X轴伺服马达 |
10Nm |
||
|
Z轴伺服马达 |
15Nm |
||
|
油压马达 |
1.5KW/2.2KW |
||
|
水泵马达 |
370Wx2 |
||
|
精度 |
定位精度 |
0.012mm |
|
|
重复定位精度 |
0.006mm |
||
|
其它Other |
机床外形尺寸 |
2500X2200X2100mm |
|
|
机床净重 |
9000Kg |
||
1、底座、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁，四方口字型箱式结构，20mm壁厚、经有限元分析达最佳化布置的加强筋、高强度铸铁材料、树脂砂造型、经充分的二次时效及自然时效，使机床的基础件具备高刚性并确保机床长期使用的稳定性；
2、X、Z导轨采用矩型导轨结构，经高频淬火，与其对应的滑板接触面为贴塑导轨，能明显地降低导轨滑动时的摩擦阻力，具有良好的动态特性。。
3、车床主轴结构为高速、高精、高刚性弹壳式主轴单元，主轴材质选用铬钼合金，主轴轴承选用NSK主轴专用的双列圆柱滚子轴承和P4级高速精密角接触成对轴承的配合，并使用NSK指定高速润滑脂，耐高速高温。主轴单元在恒温室内组装，组装后经连续36小时恒温跑合，上机后再经连续36小时试运转，确保高速高精性能的可靠。

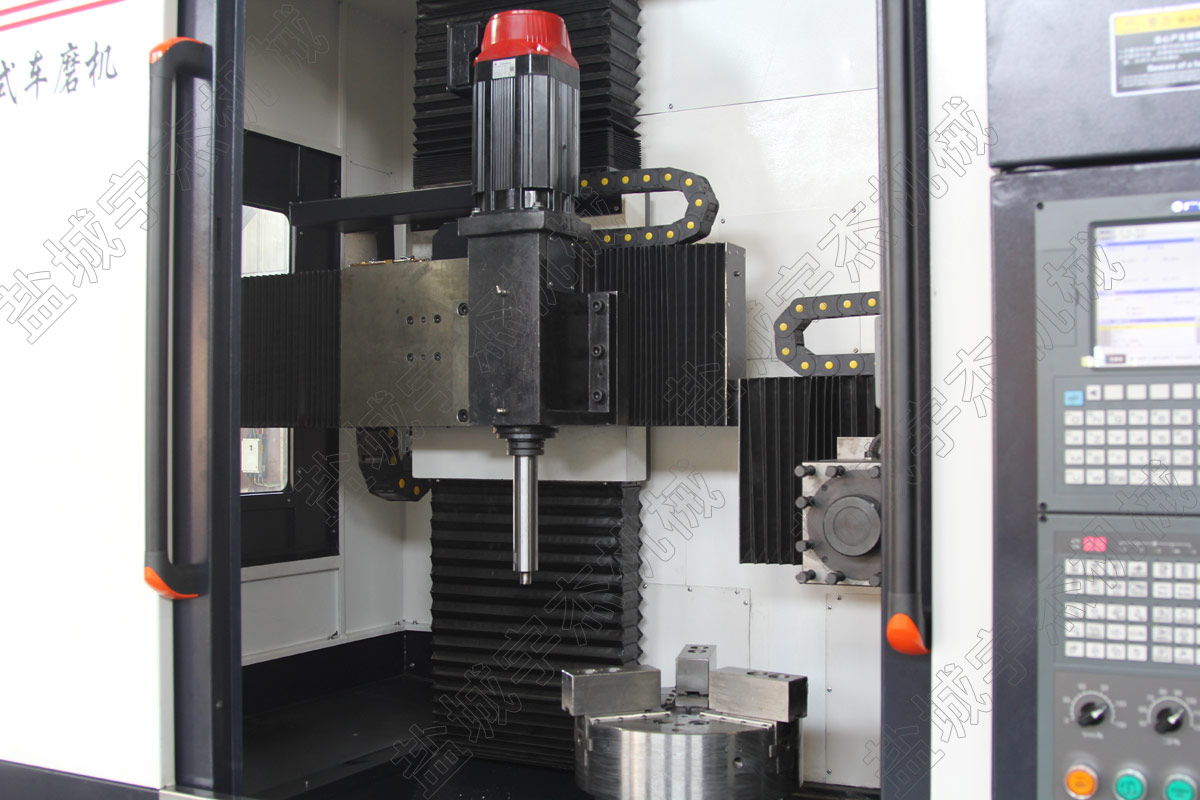

4、铣磨主轴选用高速、高精度、高刚性的中国台湾普森重载直接式主轴单元，轴向和径向承载能力强，最高转速可达10000rpm，主传动采用伺服电机驱动，直接传动至主轴；

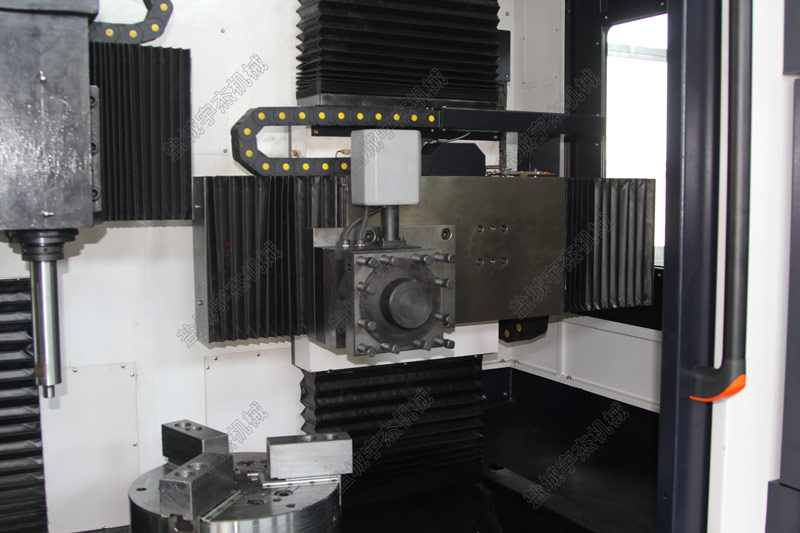

5、机床采用数控四工位刀架，刀具布置和调整较为方便；有利于提高机床的生产效率。
6、X、Z方向进给采用C3级双螺母预加载荷之精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；
7、X、Z二个方向导轨、丝杠都采用防护装置，保证丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；
8、采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
