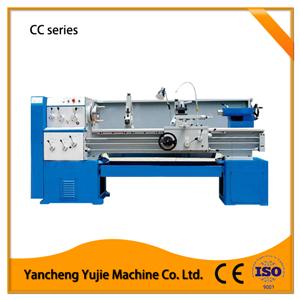

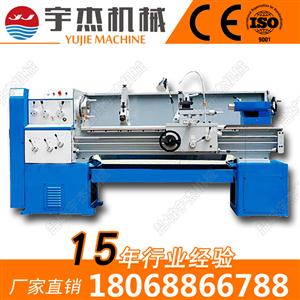

CC系列普通车床主要特点
1、床身导轨超音频淬火，寿命长。
2、床身导轨周边磨削，精度高。
3、主轴通孔直径Φ52mm，符合国际标准ISO-C6。
4、主轴箱齿轮精密磨削，噪声低。
5、进给箱密封贮油。
6、螺纹种类多。
7、尾架锁紧方式螺纹，凸轮并用。
8、电气安全性能好，可靠性高。
9、可带电磁制动，床身颜色可有多种选择。
|

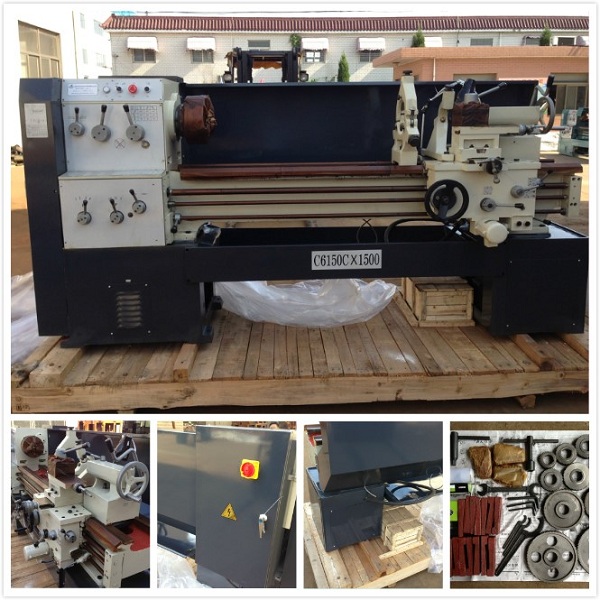

参数 |
C6136C |
C6140C |
C6150C |
|||||||||||
|
加工能力 |
床身上最大回转直径 |
360 |
400 |
500 |
||||||||||
|
横拖板上最大回转直径 |
190 |
230 |
330 |
|||||||||||
|
马鞍上回转直径 |
520 |
560 |
660 |
|||||||||||
|
中心距 |
750、1000、1500、2000mm |
|||||||||||||
|
床身宽度 |
360mm |
|||||||||||||
|
主轴 |
主轴孔径 |
52mm可选配82mm |
||||||||||||
|
主轴端部尺寸 |
C6 |
|||||||||||||
|
主轴锥孔 |
MT6 |
|||||||||||||
|
主轴转速范围（级数） |
40-1400rpm (9Steps)特殊订货1600rpm |
|||||||||||||
|
进给 |
公制螺纹范围（种数） |
0.5-14mm (19 Kinds) |
||||||||||||
|
英制螺纹范围（种数） |
2-40/inch |
|||||||||||||
|
模数螺纹范围（种数） |
0.25-3.55mm(11Kinds) |
|||||||||||||
|
滑板 |
横滑板行程 |
180mm |
222mm |
250mm |
||||||||||
|
小刀架行架 |
95mm |
|||||||||||||
|
车刀杆截面尺寸 |
20*20mm2 |
|||||||||||||
|
尾架 |
尾架套筒锥度 |
标配MT4，可选（MT5） |
||||||||||||
|
尾架套筒直径 |
65mm |
|||||||||||||
|
尾座套筒行程 |
140mm |
|||||||||||||
|
主电机 |
4kw |
5.5kw |
||||||||||||
|
包装箱尺寸：（长*宽*高） |
||||||||||||||
|
中心距：750mm |
2220*1150*1590mm |
|||||||||||||
|
1000mm |
2470*1150*1590mm |
|||||||||||||
|
1500mm |
2970*1150*1590mm |
|||||||||||||
|
重量：净重/毛重（公斤） |
||||||||||||||
|
中心距：750mm |
1350/2000 |
1400/2050 |
1500/2150 |
|||||||||||
|
1000mm |
1450/2100 |
1500/2150 |
1600/2250 |
|||||||||||
|
1500mm |
1600/2250 |
1650/2300 |
1750/2400 |
|||||||||||
|
标准配置 |
可选配置 |
|
三爪卡盘 |
四爪卡盘 |
|
挂挡齿轮 |
花盘 |
|
冷却泵 |
光栅尺数显表 |
|
工具箱和工具 |
脚刹 |
|
莫氏死顶尖和变径套 |
卡盘防护罩和丝杠防护罩 |
|
垫铁 |
驱动顶尖 |
|
中心架和跟刀架（1米以上配） |
活动顶尖 |
