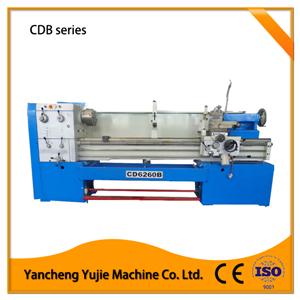

CDB系列高精密车床特点
1.床身导轨精密磨削。
2.主轴箱齿轮精密磨削，噪声低。
3.主轴孔径65mm。
4.大平面结构，外形美观。
5.螺纹种类多，公英制、不同电压、左右手轮等多种选择。
|
CDB系列高精密车床技术参数 |
||||||||
|
型号 |
CD6 1/2 40B |
CD6 1/2 50B |
CD6 1/2 60B |
|||||
|
加工能力
|
床身上最大回转直径 |
400mm |
500mm |
600mm |
||||
|
刀架上最大回转直径 |
225mm |
325mm |
360mm |
|||||
|
马鞍处最大回转直径 |
540mm |
630mm |
730mm |
|||||
|
马鞍有效宽度 |
260mm |
|||||||
|
中心距 |
1000、1500、2000mm |
|||||||
|
床身宽度 |
330mm |
|||||||
|
车头箱 |
主轴通孔直径 |
65mm |
||||||
|
主轴端部型式 |
ISO-C6 or D6 |
|||||||
|
主轴内孔锥度 |
Metric 70mm |
|||||||
|
主轴转速范围（级数 ） |
(15档)22-1800rpm |
|||||||
|
进给箱 |
纵向进给范围 |
66kinds 0.072-4.038mm/rev |
||||||
|
横向进给范围 |
66kinds 0.036-2.019mm/rev |
|||||||
|
公制螺纹范围 |
66kinds 0.5-28mm |
|||||||
|
英制螺纹范围 |
66kinds 1-56inch |
|||||||
|
模数螺纹范围 |
33kinds 0.5-3.5mπ |
|||||||
|
径节螺纹范围 |
33kinds 8-56D.P |
|||||||
|
滑板 |
小刀架最大行程 |
130mm |
||||||
|
横滑板最大行程 |
300mm |
|||||||
|
刀杆截面尺寸 |
25*25mm |
|||||||
|
尾座 |
尾座套筒直径 |
65mm |
||||||
|
尾座套筒锥度 |
MT5 |
|||||||
|
尾座套筒最大行程 |
120mm |
|||||||
|
电机 |
主电机功率 |
5.5KW |
7.5KW |
7.5KW |
|
|||
|
快速移动电机功率 |
250W |
|||||||
|
冷却泵 |
125W |
|||||||
|
包装（长*宽*高）: |
||||||||
|
中心距 |
1000mm |
245*115*170cm |
||||||
|
1500mm |
288*115*170cm |
|||||||
|
2000mm |
345*115*170cm |
|||||||
|
重量（净重/毛重）: |
||||||||
|
中心距 |
1000mm |
1550/2050kg |
1600/2100kg |
1650/2150kg |
||||
|
1500mm |
1750/2250kg |
1850/2350kg |
1900/2400kg |
|||||
|
2000mm |
2050/2550kg |
2100/2600kg |
2150/2650kg |
|||||
|
标准配件 |
可选配件 |
|
三爪卡盘(250mm) |
快换刀架 |
|
四爪卡盘(320mm) |
车刀 |
|
花盘 |
丝杠防护罩 |
|
中心架 |
卡盘防护罩 |
|
跟刀架 |
刀架防护罩 |
|
挡屑板 |
光栅数显系统 |
|
接油盘 |
锥度靠模 |
|
卤素工作灯 |
快进电机 |
|
工具箱和工具 |
|
|
冷却系统 |
|
|
脚刹 |
|
