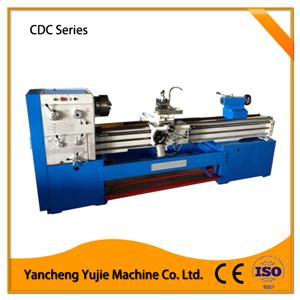

CDC系列大孔径高速精密车床特点
1.床身导轨精密磨削。
2.主轴箱齿轮精密磨削，噪声低。
3.主轴孔径80mm。
4.大平面结构，外形美观。
5.螺纹种类多，公英制、不同电压、左右手轮等多种选择。
|
CDC系列大孔径高速精密车床技术参数 |
|||||||||||||||
|
型号 |
CD6140C |
CD6150C |
CD6160C |
||||||||||||
|
CD6240C |
CD6250C |
CD6260C |
|||||||||||||
|
加工能力 |
床身上最大回转直径 |
400mm |
500mm |
600mm |
|||||||||||
|
刀架上最大回转直径 |
325mm |
325mm |
325mm |
||||||||||||
|
马鞍处最大回转直径 |
630mm |
630mm |
630mm |
||||||||||||
|
马鞍有效宽度 |
260mm |
||||||||||||||
|
中心距 |
1000/1500/2000/3000mm |
||||||||||||||
|
床身宽度 |
330mm |
||||||||||||||
|
车头箱 |
主轴通孔直径 |
80mm |
|||||||||||||
|
主轴端部型式 |
ISO-C8 or D8 |
||||||||||||||
|
主轴内孔锥度 |
Metric 85mm |
||||||||||||||
|
主轴转速范围（级数 ） |
(15steps)24-1600rpm |
||||||||||||||
|
进给箱 |
纵向进给范围 |
66kinds 0.072-4.038mm/rev |
|||||||||||||
|
横向进给范围 |
66kinds 0.036-2.019mm/rev |
||||||||||||||
|
公制螺纹范围 |
66kinds 0.5-28mm |
||||||||||||||
|
英制螺纹范围 |
66kinds 1-56inch |
||||||||||||||
|
模数螺纹范围 |
33kinds 0.5-3.5mπ |
||||||||||||||
|
径节螺纹范围 |
33kinds 8-56D.P |
||||||||||||||
|
滑板 |
小刀架最大行程 |
130mm |
|||||||||||||
|
横滑板最大行程 |
300mm |
||||||||||||||
|
刀杆截面尺寸 |
25*25mm |
||||||||||||||
|
尾座 |
尾座套筒直径 |
65mm |
|||||||||||||
|
尾座套筒锥度 |
MT5 |
||||||||||||||
|
尾座套筒最大行程 |
120mm |
||||||||||||||
|
电机 |
主电机功率 |
5.5KW |
7.5KW |
7.5KW |
|||||||||||
|
快速移动电机功率 |
250W |
||||||||||||||
|
冷却泵 |
125W |
||||||||||||||
|
包装（长*宽*高）/PACKING(L*W*H): |
|||||||||||||||
|
中心距 |
1000mm |
2450*1150*1700mm |
|||||||||||||
|
1500mm |
2880*1150*1700mm |
||||||||||||||
|
2000mm |
3450*1150*1700mm |
||||||||||||||
|
3000mm |
4450*1150*1700mm |
||||||||||||||
|
重量（净重/毛重）/WEIGHT(N.W/G.W): |
|||||||||||||||
|
中心距 |
1000mm |
1650/2150kg |
1700/2200kg |
1800/2300kg |
|||||||||||
|
1500mm |
1850/2350kg |
1900/2400kg |
1950/2450kg |
||||||||||||
|
2000mm |
2100/2600kg |
2150/2650kg |
2200/2700kg |
||||||||||||
|
3000mm |
2150/2650kg |
2200/2700kg |
2250/2750kg |
||||||||||||
|
CDC系列大孔径高速精密车床附件 |
||
|
标准配置附件 |
可选配置附件 |
|
|
三爪卡盘(250mm) |
快进电机 |
|
|
四爪卡盘(320mm) |
锥度靠模 |
|
|
花盘 |
丝杠防护罩 |
|
|
中心架和跟刀架 |
卡盘防护罩 |
|
|
挡屑板 |
刀架防护罩 |
|
|
接油盘 |
快换刀架 |
|
|
卤素工作灯 |
光栅尺数显表 |
|
|
工具箱和工具 |
车刀 |
|
|
冷却系统 |
|
|
|
脚刹 |
|
|
