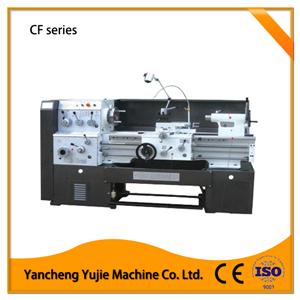

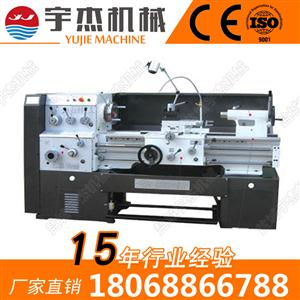

CF系列普通车床特点
1.全齿轮车床。
2.床身导轨周边麿削，精度高。
3.主轴箱齿轮精密麿削，噪声低。
4.螺纹种类多。
5.电气安全性能好，可靠性高。
6.可带电磁制动，床身颜色可供多种选择。
|
CF系列普通车床技术参数 |
|||||||||
|
项目 |
C61/2 36F |
C61/2 40F |
C61/2 50F |
||||||
|
加工能力 |
床身上最大回转直径 |
360 |
400 |
500 |
|||||
|
刀架上最大回转直径 |
190 |
230 |
330 |
||||||
|
马鞍处最大回转直径 |
520 |
560 |
660 |
||||||
|
中心距 |
750/1000/1500mm |
||||||||
|
床身宽度 |
360mm |
||||||||
|
主轴 |
主轴孔径 |
52mm |
|||||||
|
主轴端部尺寸 |
C6 |
||||||||
|
主轴锥孔 |
MT6 |
||||||||
|
主轴转速范围（级数） |
16-1600rpm (12 Steps) |
||||||||
|
进给 |
公制螺纹范围（种数） |
0.25-7mm (17 Kinds) |
|||||||
|
英制螺纹范围（种数） |
5-144/inch (30 Kinds) |
||||||||
|
模数螺纹范围（种数） |
0.25-3.5 m (12 Kings) |
||||||||
|
径节螺纹范围（种数） |
10-288D.P(30 Kings) |
||||||||
|
拖架 |
横滑板行程 |
180mm |
222mm |
250mm |
|||||
|
小刀架行程 |
95mm |
||||||||
|
车刀杆截面尺寸 |
20*20mm2 |
||||||||
|
尾座 |
尾座套筒锥度 |
MT4 |
|||||||
|
尾座套筒直径 |
65mm |
||||||||
|
尾座套筒行程 |
140mm |
||||||||
|
主电机 |
4KW |
5.5KW |
5.5KW |
||||||
|
包装箱尺寸（长*宽*高） |
|||||||||
|
中心距： |
750mm |
2220*1150*1590mm |
|||||||
|
1000mm |
2470*1150*1590mm |
||||||||
|
150mm |
2970*1150*1590mm |
||||||||
|
重量：净重/毛重（公斤） |
|||||||||
|
中心距： |
750mm |
1350/2000 |
1400/2050 |
1500/2150 |
|||||
|
1000mm |
1450/2100 |
1500/2150 |
1600/2250 |
||||||
|
1500mm |
1600/2250 |
1650/2300 |
1750/2400 |
||||||
