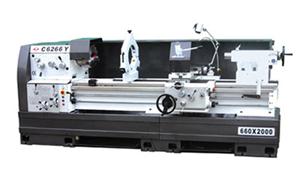

CY/CYA系列大孔径高速精密车床特点
1、床身导轨精密磨削；
2、主轴箱齿轮精密磨削，噪声低。
3、主轴孔径103、165mm；
4、主轴正反转采用机械离合器控制；
5、丝杠过扭矩、光杠过载保护；
6、快速进给；
7、3000mm陪移动式挡屑板,满足大型加工要求
|
CY/CYA车床技术参数 |
|||||||||||
|
型号 |
CY6166 |
CY6180 |
CY6166A |
CY6180A |
|
||||||
|
CY6266 |
CY6280 |
CY6266A |
CY6280A |
|
|||||||
|
加工能力 |
床身上最大回转直径 |
660mm |
800mm |
660mm |
800mm |
|
|||||
|
刀架上最大回转直径 |
435mm |
545mm |
435mm |
545mm |
|
||||||
|
马鞍处最大回转直径 |
860mm |
1000mm |
860mm |
1000mm |
|
||||||
|
马鞍有效宽度 |
280mm |
280mm |
|
||||||||
|
中心距 |
1000/1500/2000/3000mm |
1000/1500/2000/3000mm |
|
||||||||
|
床身宽度 |
400mm |
400mm |
|
||||||||
|
车头箱 |
主轴通孔直径 |
103mm |
165mm |
|
|||||||
|
主轴端部型式 |
ISO-C11 or D11 |
ISO-A15 |
|
||||||||
|
主轴内孔锥度 |
Metric 115mm |
Metric 175mm |
|
||||||||
|
主轴转速范围（级数） |
正转(ccw/18)9-1275rpm
反转(cw/6)16-816rpm |
正转(ccw/12)9-938rpm
反转(cw/4)15-578rpm |
|
||||||||
|
进给箱 |
纵向进给范围 |
72kinds 0.073-4.066mm/rev |
72kinds 0.073-4.066mm/rev |
|
|||||||
|
横向进给范围 |
72kinds 0.036-2.033mm/rev |
72kinds 0.036-2.033mm/rev |
|
||||||||
|
公制螺纹范围 |
72kinds 0.5-112mm |
72kinds 0.5-112mm |
|
||||||||
|
英制螺纹范围 |
72kinds 1 /4-56inch |
72kinds 1 /4-56inch |
|
||||||||
|
模数螺纹范围 |
36kinds 0.5-7mπ |
36kinds 0.5-7mπ |
|
||||||||
|
径节螺纹范围 |
36kinds 4-56D.P |
36kinds 4-56D.P |
|
||||||||
|
滑板 |
小刀架最大行程 |
110mm |
110mm |
|
|||||||
|
横滑板最大行程 |
325mm |
325mm |
|
||||||||
|
刀杆截面尺寸 |
32*32m 2 |
32*32m 2 |
|
||||||||
|
尾座 |
尾座套筒直径 |
90mm |
90mm |
|
|||||||
|
尾座套筒锥度 |
MT6 |
MT6 |
|
||||||||
|
尾座套筒最大行程 |
150mm |
150mm |
|
||||||||
|
电机 |
主电机功率 |
7.5 or 11KW |
7.5 or 11KW |
|
|||||||
|
快速移动电机功率 |
250W |
250W |
|
||||||||
|
冷却泵 |
125W |
125W |
|
||||||||
|
包装（长*宽*高): |
|||||||||||
|
中心距 |
285*115*185cm |
|
|||||||||
|
335*115*185cm |
|
||||||||||
|
385*115*185cm |
|
||||||||||
|
485*115*185cm |
|
||||||||||
|
重量（净重/毛重）: |
|||||||||||
|
中心距 |
3000/3600kg |
3150/3750k |
3100/3700kg |
3250/3850k |
|
||||||
|
3250/3850kg |
3400/4000k |
3350/3950kg |
3500/4100k |
|
|||||||
|
3500/3900kg |
3650/4250k |
3600/4000kg |
3750/4350k |
|
|||||||
|
3900/4550kg |
4050/4650k |
4000/4650kg |
4150/4750k |
|
|||||||
