主要特点：
主轴通孔直径225MM,采用低频交流伺服主轴电机。
低频大扭矩伺服电机的优点：
转子惯量小，响应速度快；气隙均匀，平衡精度高，转矩脉动小；
全密封设计，防护等级ＩＰ５４，特殊Ｆ级绝缘结构，抗浪涌电流及电晕现象等等。
低频大扭矩伺服电机的生产技术：从德国引进，于国际水平同步.
数控系统可选：
1.德国西门子SIEMENS-808D.
2.日本法那科FANUC0i-mate-TD
3.广数GSK980系统.
4.凯恩帝1000TCI.
|

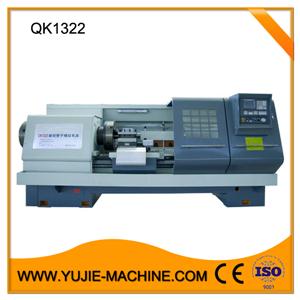

伺服无级变速数控管螺纹车床 |
||||
|
参数 |
QK1322 |
|||
|
两顶针间距离(mm) |
1000 |
1500 |
||
|
床身最大回转直径（mm） |
Ф630 |
|||
|
主轴通孔直径(mm) |
Ф225 |
|||
|
加工管子外径范围 |
Ф60～Ф219 |
|||
|
床身导轨宽度（mm) |
600 |
|||
|
拖板最大回转直径(mm) |
Ф330 |
|||
|
主轴伺服转速（r/min） |
20～500 |
|||
|
伺服主电机(功率/频率） |
11KW/33.3Hz |
|||
|
卡盘外径/内孔(mm) |
Ф500/Ф225 |
|||
|
大孔三爪卡盘（mm） |
K11-Ф500D |
|||
|
双卡盘两端距离 (mm) |
1690 |
|||
|
英制螺纹范围和种数（牙/吋） |
0.1～254 |
|||
|
公制螺纹范围和种数（mm） |
0.1～400 |
|||
|
Z |
最大行程/最大加工长度(mm) |
1000 |
1500 |
|
|
快速移动速度(m/min) |
4～6 |
|||
|
最小设定单位(mm) |
0.001 |
|||
|
重复定位精度(mm) |
0.025 |
|||
|
X |
最大行程(mm) |
480 |
||
|
快速移动速度(m/min) |
3～5 |
|||
|
最小设定单位(mm) |
0.001 |
|||
|
重复定位精度(mm) |
0.016 |
|||
|
尾 |
套筒直径(mm) |
Ф100 |
||
|
套筒锥孔 |
莫氏 MS5# |
|||
|
最大行程(mm) |
250 |
|||
|
刀具截面尺寸(mm) |
32×32 |
|||
|
电 动 刀 架 |
四工位LDB4-120（6163A） |
|||
|
外形尺寸(长×宽×高 )mm |
3600×2000×2100 |
4100×2000×2100 |
||
|
重量 毛/净(吨) |
5.8/5.6 |
6/5.9 |
||
