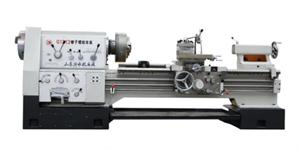

Q1313型管子螺纹车床是专业加工管件的卧式车床，具有同等型号普通车床的全部功能；车床配置前后卡盘及锥度杠，主轴通孔直径130mm，可用于加工直径范围30mm-126mm的各种内外螺纹，包括公制、英制、锥度螺纹等，同时可对轴类、盘类零件进行外圆、内孔和端面的加工。
|
内容 |
单位 |
Q1313 |
|
床身上最大回转直径 |
mm |
Φ630/800 |
|
刀架上最大回转直径 |
mm |
Φ340/540 |
|
加工管螺纹直径范围 |
mm |
Φ30--126 |
|
最大工件长度 |
mm |
1500/3000 |
|
加工最大锥度 |
|
1:4 |
|
锥度杠最大行程 |
mm |
750 |
|
床身宽度 |
mm |
490/550 |
|
主轴孔径 |
mm |
Φ130 |
|
主电机功率 |
kw |
7.5 |
|
主轴转速级数及范围 |
r/min |
18级/12-642 |
|
纵向进给量种数及范围 |
种/mm |
26/0.07--1.33 |
|
横向进给量种数及范围 |
种/mm |
22/0.22--0.45 |
|
加工公制螺纹种数及范围 |
种/mm |
52/1--24 |
|
加工英制螺纹种数及范围 |
牙/吋 |
40种/2--28 |
|
丝杠螺距 |
inch |
1/2 |
|
床鞍快速移动速度 |
mm/min |
4000 |
|
横滑板快速移动速度 |
mm/min |
2300 |
|
床鞍最大行程 |
mm |
1310/2810 |
|
横滑板最大行程 |
mm |
390/490 |
|
刀架最大行程 |
mm |
200 |
|
主轴中心至刀具安装面距离 |
mm |
32.5 |
|
刀具截面尺寸 |
mm |
30×30 |
|
刀架最大回转角度 |
° |
60 |
|
横滑板刻度盘移动量 |
mm/格 |
0.05 |
|
刀架刻度盘移动量 |
mm/格 |
0.05 |
|
尾座套筒直径/锥度 |
mm/mores |
Φ100/m5# |
|
尾座套筒行程 |
mm |
250 |
|
尾座横向移动量 |
mm |
15 |
|
机床外形尺寸（长×宽×高） |
mm |
(3657/5157)×1449×1393 |
|
机床净重 |
kg |
4260/5110 |
|
卡盘 |
|
Φ400三爪 |
