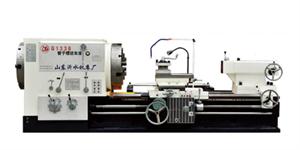

Q1338型管子螺纹车床是专为大口径管件进行车削加工而设计的卧式车床，在具备普通车床的全部功能的同时，专业用于大口径管件及棒件的加工，广泛应用于机械制造、石油、化工、煤炭、地质勘探、城市给排水等行业的机械加工作业；车床主轴通孔大、主轴箱前后均有卡盘、并配备有锥度杠，主轴通孔直径390mm，可用于加工直径范围190mm-380mm的各种内外螺纹，包括公制、英制、锥度螺纹等，同时可对轴类、盘类零件进行外圆、内孔和端面的加工。
|
内容 |
单位 |
Q1338管子螺纹车床 |
|
床身上最大回转直径 |
mm |
Φ1000 |
|
刀架上最大回转直径 |
mm |
Φ610 |
|
加工管螺纹直径范围 |
mm |
Φ190---380 |
|
最大工件长度 |
mm |
1700 |
|
加工最大锥度 |
|
1:4 |
|
锥度杠最大行程 |
mm |
1000 |
|
床身宽度 |
mm |
755 |
|
主轴孔径 |
mm |
Φ390 |
|
主电机功率 |
kw |
22 |
|
主轴转速级数及范围 |
r/min |
9级/6--205 |
|
纵向进给量种数及范围 |
种/mm |
32/0.1--1.5 |
|
横向进给量种数及范围 |
种/mm |
32/0.05--0.75 |
|
加工公制螺纹种数及范围 |
种/mm |
23/1--15 |
|
加工英制螺纹种数及范围 |
牙/吋 |
22种/2--28 |
|
丝杠螺距 |
inch |
1/2 |
|
床鞍快速移动速度 |
mm/min |
3740 |
|
横滑板快速移动速度 |
mm/min |
1870 |
|
床鞍最大行程 |
mm |
1500 |
|
横滑板最大行程 |
mm |
520 |
|
刀架最大行程 |
mm |
300 |
|
主轴中心至刀具安装面距离 |
mm |
48 |
|
刀具截面尺寸 |
mm |
45×45 |
|
刀架最大回转角度 |
° |
90 |
|
横滑板刻度盘移动量 |
mm/格 |
0.05 |
|
刀架刻度盘移动量 |
mm/格 |
0.05 |
|
尾座套筒直径/锥度 |
mm/mores |
Φ140/m6# |
|
尾座套筒行程 |
mm |
300 |
|
尾座横向移动量 |
mm |
25 |
|
机床外形尺寸（长×宽×高） |
mm |
5000×2100×1600 |
|
机床净重 |
kg |
11500 |
|
卡盘 |
|
Φ850电动四爪 |
