内容 |
单位 |

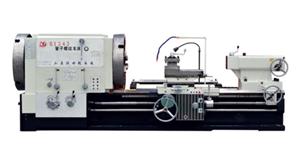

Q1343管子螺纹车床 |
|
床身上最大回转直径 |
mm |
Φ1000 |
|
刀架上最大回转直径 |
mm |
Φ610 |
|
加工管螺纹直径范围 |
mm |
Φ270---430 |
|
最大工件长度 |
mm |
1700 |
|
加工最大锥度 |
|
1:4 |
|
锥度杠最大行程 |
mm |
1000 |
|
床身宽度 |
mm |
755 |
|
主轴孔径 |
mm |
Φ440 |
|
主电机功率 |
kw |
22 |
|
主轴转速级数及范围 |
r/min |
9级/4.9--180 |
|
纵向进给量种数及范围 |
种/mm |
32/0.1--1.5 |
|
横向进给量种数及范围 |
种/mm |
32/0.05--0.75 |
|
加工公制螺纹种数及范围 |
种/mm |
23/1--15 |
|
加工英制螺纹种数及范围 |
牙/吋 |
22种/2--28 |
|
丝杠螺距 |
inch |
1/2 |
|
床鞍快速移动速度 |
mm/min |
3740 |
|
横滑板快速移动速度 |
mm/min |
1870 |
|
床鞍最大行程 |
mm |
1500 |
|
横滑板最大行程 |
mm |
520 |
|
刀架最大行程 |
mm |
300 |
|
主轴中心至刀具安装面距离 |
mm |
48 |
|
刀具截面尺寸 |
mm |
45×45 |
|
刀架最大回转角度 |
° |
90 |
|
横滑板刻度盘移动量 |
mm/格 |
0.05 |
|
刀架刻度盘移动量 |
mm/格 |
0.05 |
|
尾座套筒直径/锥度 |
mm/mores |
Φ140/m6# |
|
尾座套筒行程 |
mm |
300 |
|
尾座横向移动量 |
mm |
25 |
|
机床外形尺寸（长×宽×高） |
mm |
5000×2100×1650 |
|
机床净重 |
kg |
13000 |
|
卡盘 |
|
Φ1000电动四爪 |
